製品詳細
|

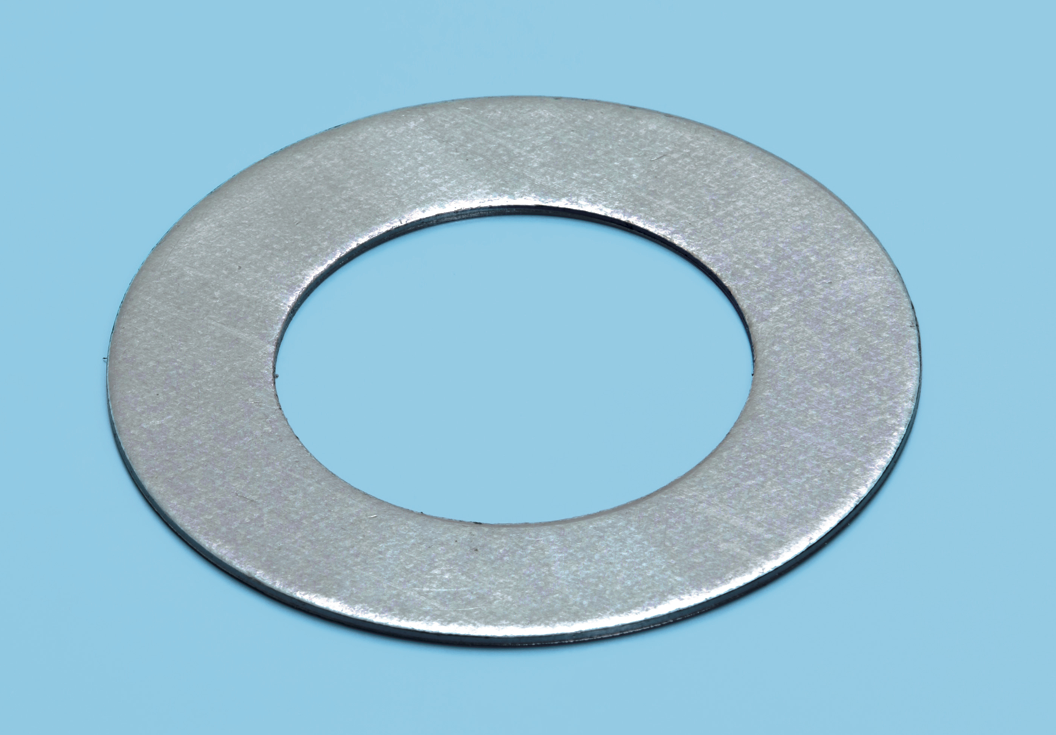

グラシール® ガスケット PMTOMBO No. 1215
|
|---|
| 構造 |
|
|---|
| 適用流体 | 水、水蒸気、熱水、ブライン、海水、石油系炭化水素、アルコール、動植物油、熱媒油、芳香族炭化水素、有機溶剤、弱酸、弱アルカリ、強アルカリ、塩類溶液、空気、排ガス、液化ガスなどの極低温流体 など |
|---|
| 不適用流体 | 酸化性酸（硫酸、濃硫酸、クロム酸など）、酸化性塩、ハロゲン化合物、支燃性流体（純酸素など）、ステンレスを侵す流体（塩酸など） など |
|---|
| 使用範囲 |
|
||||||||
|---|---|---|---|---|---|---|---|---|---|
| 設計基準 |
|
|||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 標準寸法 |
|
|---|
| 使用される産業分野 | 石油コンビナート、化学プラント、製鉄プラント、火力発電、LNG基地・LNG船、産業用機器 など |
|---|
| よくあるご質問 |
|---|
| 使用上の注意事項 |
■ 設計・選定に関する注意事項
● ガスケット座の仕上げ ガスケット座はJIS B 2220-2012 の切削仕上げとし、推奨表面粗さは次の通りです。 ・ 液体シールの場合：6.3μm Ra以下 ・ ガスシールの場合：3.2μm Ra以下 ●ガス系流体の場合 膨張黒鉛は層間を膨らませたシートであるため、内部に空隙が多い構造をしています。ガス系流体では浸透漏れを生じやすいため、以下の点に留意してご使用ください。 ・締付面圧を十分に加える。 ・気密試験は、ペーストを塗布してガスケットとフランジ面が馴染むまで2～ 3時間程度放置して実施する。 ・微量の漏れも許容できない毒性ガス･高真空シールには使用しないでください。 ・気密性を高めたい場合は不浸透処理品をご使用ください（最高使用温度 260℃） ●膨張黒鉛ガスケットは以下の流体には使用できません。 ・酸化性酸：硝酸、濃硫酸、熱硫酸、クロム酸、混酸など ・酸化性塩：硝酸塩、塩素酸塩、次亜塩素酸塩など ・ハロゲン化合物：臭素、フッ素、ヨウ素、二酸化塩素など ・支燃性ガス：酸素（純酸素） ■使用上の注意事項 ●膨張黒鉛ガスケットは変形や傷が発生しやすいため、取り扱いの際には下記の点に十分ご注意ください。ガスケットの表面に変形や大きな傷があると本来の性能を維持できない可能性があります。 ・重量物を上に置かないでください。 ・硬いものに当てないでください。 ・足で踏んだり、曲げたりしないでください。 ・梱包から開封する際に、カッターなどを使用する場合には製品を傷つけないようご注意ください。 ・梱包を完全に開いてから製品を取り出してください。 ●TOMBO No.1880-GR、TOMBO No.1215シリーズ、1210シリーズを取り扱う際、内部の補強金属板で指先を切ることがありますので、ご注意ください。 ●TOMBO No.1880-GR、1215シリーズ、1210シリーズを使用する場合、中芯のステンレス鋼板が耐性のある流体かご確認ください。 |
|---|
