製品詳細
|
オクタゴナル形リングジョイントガスケットTOMBO No. 1850C
|
|---|

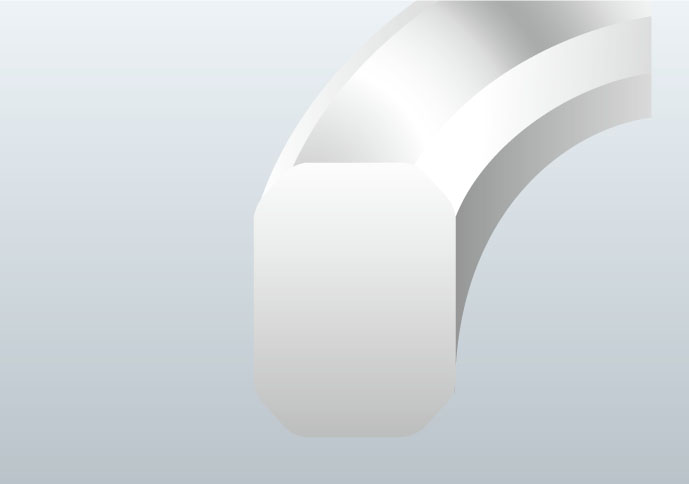

| 構造 |
|
|---|
| 適用流体 | 水、水蒸気、熱水、ブライン、海水、石油系炭化水素、アルコール、動植物油、熱媒油、芳香族炭化水素、有機溶剤、弱酸、弱アルカリ、塩類溶液、空気、排ガス、可燃性ガス、毒性ガス、水素ガス、アンモニア、酸素、液化ガスなどの極低温流体 など |
|---|

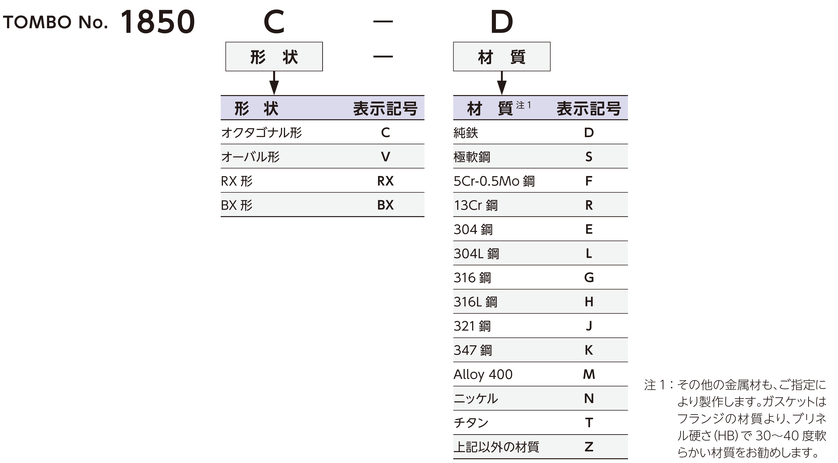

| TOMBO No.の 表示方法 |
|
|---|

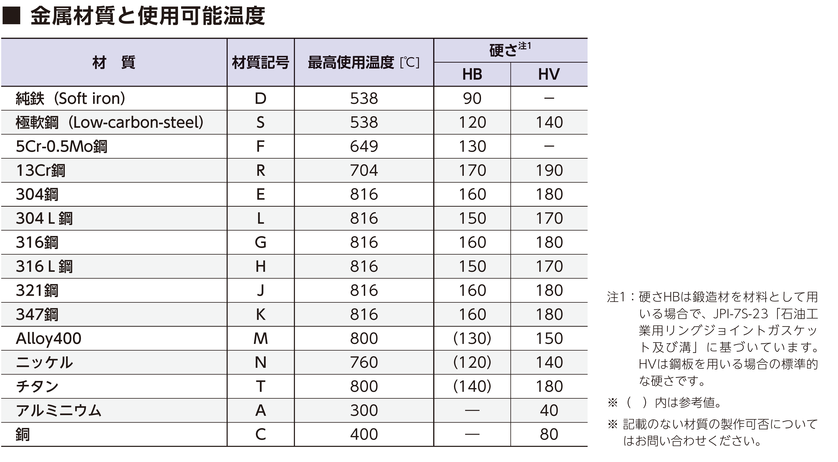

| 最高使用温度 |
|
|---|

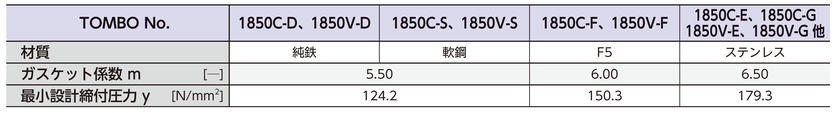

| 設計基準 |
|
|---|
| 使用される産業分野 | 石油コンビナート、化学プラント、製鉄プラント、火力発電、LNG基地・LNG船、産業用機器 など |
|---|
| 使用上の注意事項 |
■ガスケット座の仕上げ
ガスケット座は旋削仕上げとし、推奨表面粗さは次のとおりです。 ・ 液体シールの場合：1.6μmRa以下 ・ ガスシールの場合：1.6μmRa以下 ■使用上の注意事項 ・使用温度、圧力、流体に十分耐える金属材質を選定して下さい。特に、腐食に対して注意してください。 ・一般にガスケット材質は、フランジ材質より、ブリネル硬度で30～40度柔らかなものを使用することをお勧めいたします。 ・異種フランジ間に使用する場合や、フランジ材質とガスケット材質が異なる場合、高温で使用すると、熱膨張係数の違いによるシール性の低下や電蝕の懸念があります。この場合は、グラシールボルテックス等を検討してください。 ・ガスケットを取り付ける前にフランジ表面を清掃し、異物やキズの無いことを確認して下さい。また、フランジの平行度が保たれていることを確認してください。 ・オクタゴナル形ガスケットは、面接触によるシール機構をとるため、施工の際、摺り合わせ作業が必要です。ガスケットが新品の場合でも、摺り合わせ作業を行うことをお勧めいたします。 |
|---|
