製品詳細
|

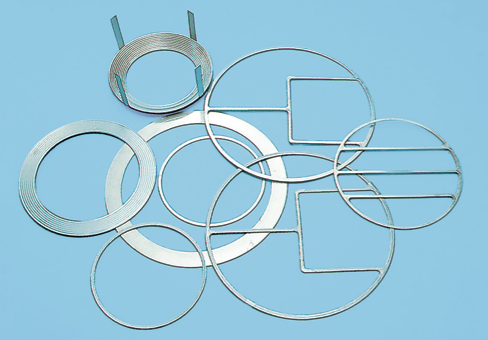

NA波形メタルジャケットガスケットTOMBO No. 1861
|
|---|
| 製品番号早見ツール ※ 仕様を選択してください |
|---|

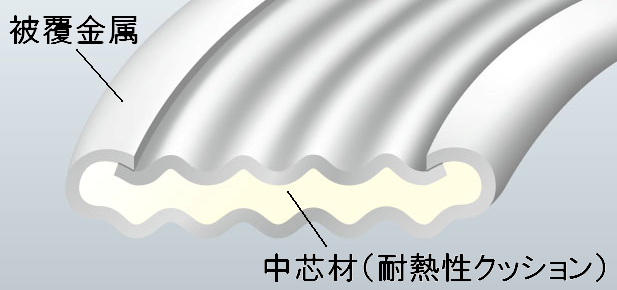

| 構造 |
|
|---|
| 適用流体 | 水、水蒸気、熱水、石油系炭化水素、アルコール、動植物油、芳香族炭化水素、有機溶剤、熱媒油、弱酸、弱アルカリ、塩類溶液、空気、排ガス など |
|---|

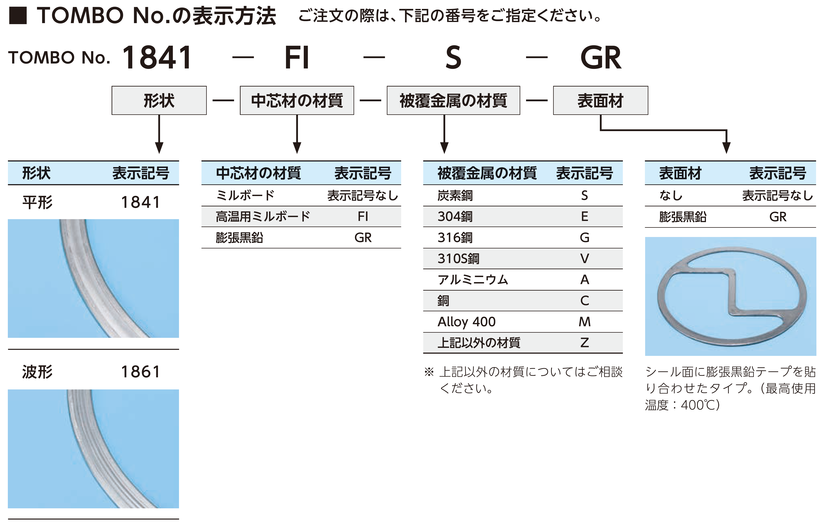

| TOMBO No.の 表示方法 |
|
|---|
| 設計基準 |
|
|---|

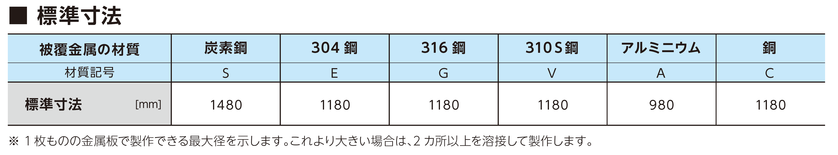

| 標準寸法 |
|
|---|
| 使用される産業分野 | 製鉄プラント、火力発電、産業用機器、化学プラント など |
|---|
| 使用上の注意事項 |
注意事項
■ 設計・選定に関する注意事項 ● ガスケット座の仕上げ メタルジャケットガスケットを使用する場合、ガスケット座の推奨表面粗さは、次のとおりです。 ・ 液体シールの場合：3.2μmRa以下 ・ ガスシールの場合：1.6μmRa以下 ● 400℃以下の場合 メタルジャケットガスケットはシール面が金属であるため、400℃以下の場合はフランジとの馴染みが良く、安定したシール性を得られるTOMBO No.1891（カンプロファイルガスケット）をお勧めします。 ● 規格フランジの場合 規格の管フランジには、十分な締付力を得にくいため、メタルジャケットガスケットはお勧めしません。また、ご使用になる場合には、セルフセンタリングタイプではなく、ハンガー付きをお勧めします。 ■使用上の注意事項 ・ガス系流体に使用される際は、グラシール®（膨張黒鉛）テープ付きまたはガスケットペースト（NEVER SEEZ® ニッケルスペシャルグレード：使用温度－183～1316℃など）を併用ください。 ・溝形フランジに使用する場合は、ガスケットの折り返しがある面が溝に入るように装着してください。 ・メタルジャッケットの最高使用温度は、中心材、被覆金属の種類により異なります。 |
|---|
