製品詳細
|
ナフロン®PTFE打抜きガスケットTOMBO No. 9007
|
|---|
| 構造 |
|
|---|
| 適用流体 | 水、水蒸気、熱水、ブライン、海水、石油系炭化水素、アルコール、動植物油、熱媒油、芳香族炭化水素、有機溶剤、弱酸、弱アルカリ、塩類溶液、強酸、強アルカリ、空気、排ガス、可燃性ガス、毒性ガス、水素ガス、アンモニア、酸素、液化ガスなどの極低温流体 など |
|---|
| 不適用流体 | PTFEを侵す流体（溶融アルカリ金属など） など |
|---|

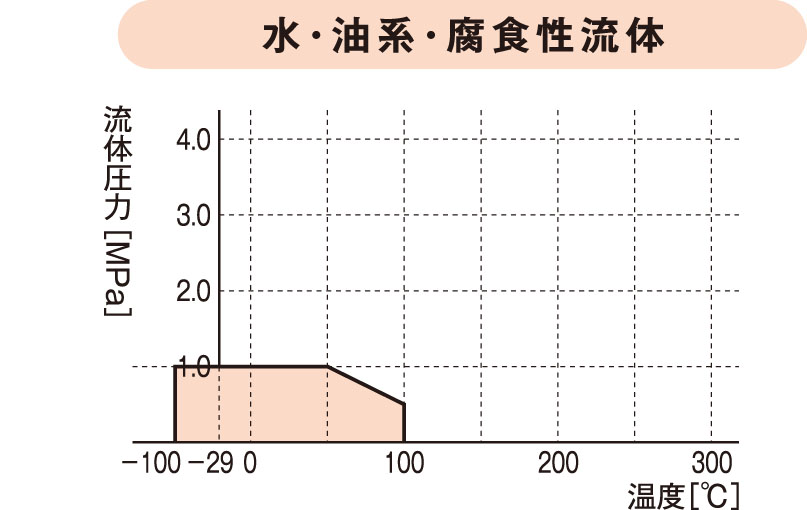

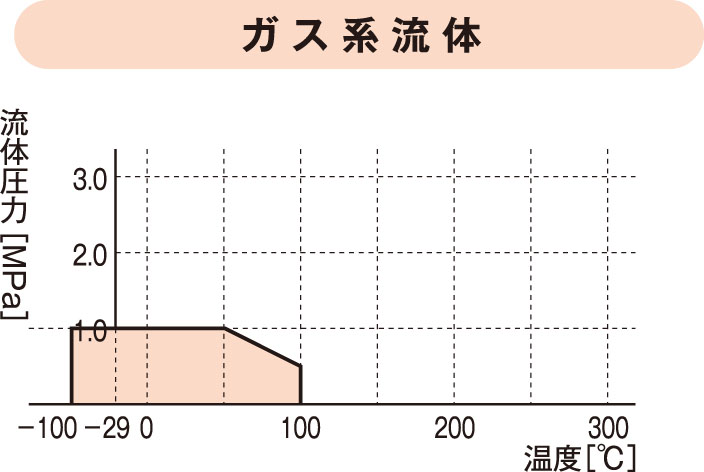

| 使用範囲 |
|
|---|
| 設計基準 |
厚さ1.0t, 1.5tの最小締付面圧は19.6N/mm2、厚さ2.0t, 3.0tの最小締付面圧は14.7N/mm2。
|
||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 標準寸法 |
|
||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 使用される産業分野 | 化学プラント、石油精製・石油化学プラント、製紙工場、食品製造プラント、空調・衛生設備、産業用機器 など |
|---|
| 基本物性 |
※上記の値は実測値であり、規格値ではありません。 |
||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 使用上の注意事項 |
ふっ素樹脂製品の注意事項
■設計・選定に関する注意事項 ● ガスケット座の仕上げ ガスケット座はJIS B 2220-2012の旋削仕上げとし、推奨表面粗さは次のとおりです。 ・ 液体シールの場合：6.3μm Ra 以下 ・ ガスシールの場合：3.2μm Ra 以下 ■食品用途への適合について 各製品の食品用途への適合についてはお問い合わせください。 ■使用上の注意事項 ● 使用できない流体 ・ PTFEのガスケットには、溶融アルカリ金属、高温のふっ素、三ふっ化塩素などPTFEを侵す流体には使用しないでください。 ●モノマー流体 ・ 各種モノマー流体にご使用いただく場合、ガスケットの内部に流体が浸透し、重合する場合があります。 モノマー流体にはTOMBO No.9007-MLをお勧めします。 ● ガス系流体 ・ガスシールに使用する場合は、シール性向上のためTOMBO No. 9400（ナフロン® ペースト）を併用してください。 |
|---|
