製品詳細

カンプロファイルガスケット(表層材 PTFE)の画像

カンプロファイルガスケット(表層材 PTFE)

TOMBO No. 1891-TF

製品特徴
  1. 表層材にPTFEを使用しています。
  2. 座屈防止の内輪を必要としないため、狭いガスケット幅でも設計可能です。
  3. 大口径でもバラけの心配がありません。
  4. 熱交換器や圧力容器などの機器に適しています。
製品番号早見ツール

※ 仕様を選択してください

TOMBO No.1891 -
TF
-
E
E
適用流体 水、水蒸気、熱水、ブライン、海水、石油系炭化水素、アルコール、動植物油、熱媒油、芳香族炭化水素、有機溶剤、弱酸、弱アルカリ、空気、排ガス、液化ガスなどの極低温流体 など
不適用流体 基材の金属を侵す流体 など
使用範囲

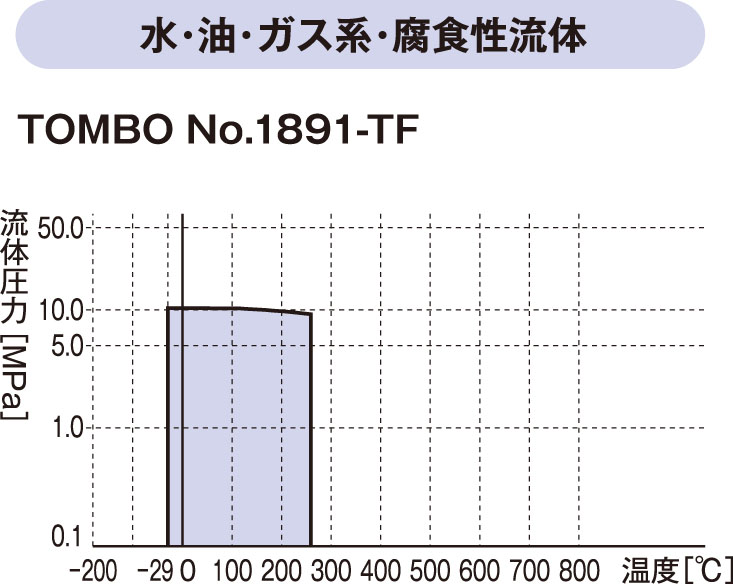

  1. の画像
設計基準
ガスケット係数 m[ー] 最小設計締付圧力 γ[N/mm²] 最小締付面圧 σ3[N/mm²] 許容締付面圧[N/mm²]
水・油系流体 ガス系流体
2.25注1 15.2注1 29.4 39.2 450
注1:適用範囲は規格フランジと既設設備の設計フランジとします。新規のフランジ設計には、うず巻形ガスケットの設計基準(m=3.00,y=68.9[N/mm2])を適用してください。
標準寸法
標準外径[mm] 4000注1
標準厚さ[mm] 4.0 (金属厚さ: 3.0、皮膜材厚さ: 0.5x2 = 4.0)
標準幅[mm] 10、13、15、20
製作可能最小幅[mm] 5注2
標準金属本体材質 -
標準ハンガー材質 -
構造 基本形、ハンガー付きタイプ、枝付きタイプ
注1:
φ4000mm を超える寸法についてはご相談ください

注2:
製造上製作可能な最小幅を示します。使用条件によりシール可能な幅は異なりますのでご注意ください。
使用される
産業分野
化学プラント、産業用機器 など
TOMBO No.の
表示方法

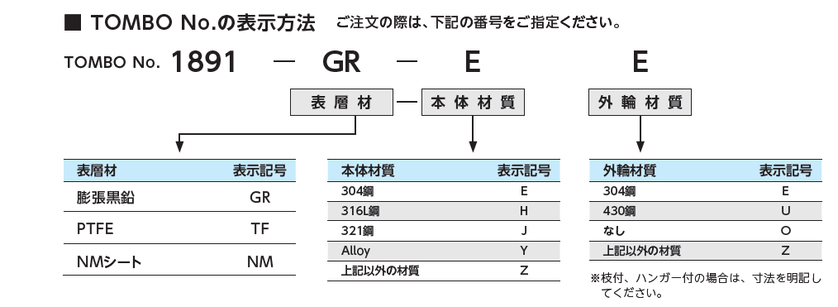

TOMBO No.の表示方法
ガスケットの標準クリアランスと適正溝深さの設計指針 ガスケットの標準クリアランスと適正溝深さの設計指針
フランジ座と
適正ガスケット形状

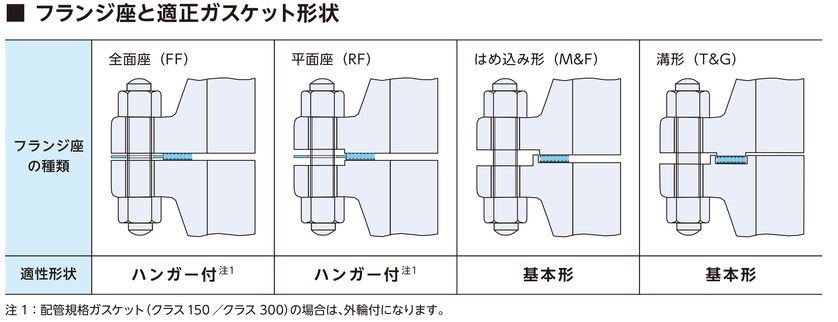

フランジ座と適正ガスケット形状
使用上の
注意事項
● ガスケット座の仕上げ
ガスケット座はJIS B 2220-2012の旋削仕上げとし、推奨表面粗さは次のとおりです。
 ・ 液体シールの場合:6.3μm Ra 以下
 ・ ガスシールの場合:3.2μm Ra 以下

● カンプロファイルガスケットは表層に膨張黒鉛、PTFEおよびNMシートを貼り付けているため、ガスケット表面に傷がつきやすく、金属が見えるまで傷が入ると、漏れの原因となることがありますので、取り扱いにご注意ください。

● 膨張黒鉛貼りのカンプロファイルガスケットは原則として以下の流体には使用できません。
 ・酸化性酸:硝酸、濃硫酸、熱硫酸、クロム酸、混酸など
 ・酸化性塩:硝酸塩、塩素酸塩、次亜塩素酸塩など
 ・ハロゲン化合物:臭素、フッ素、ヨウ素、二酸化塩素など
 ・支燃性ガス:酸素(純酸素)
一覧へ
Page Topへ
